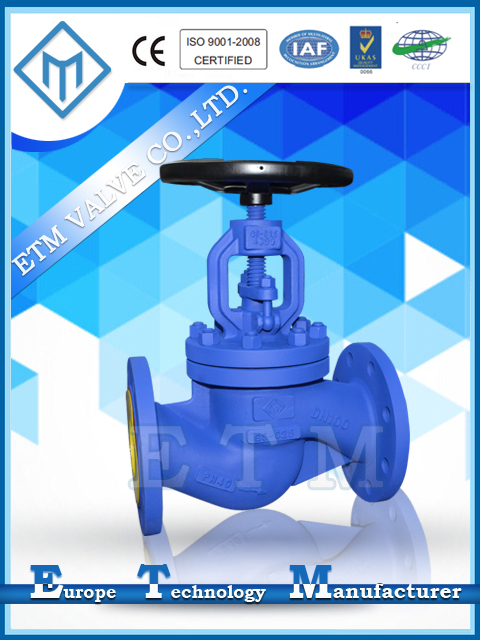

La vanne de coupure est une vanne que l’élement de fermeture fait le mouvement rectiligne le long de la ligne centrale du siège de vanne. Le parcours de démarrage ou de fermeture de la tige de vanne est relativement courant, avec la fonction de coupure bien fiable, de plus, la variation au port du siège de vanne est proportionnelle au parcours du clapet, donc, ce produit convient bien à la régulation du débit. Ce produit peut être utilisé pour faire la coupure, la régulation ou le vannage sur les lignes de tube des fluides dans les domaines de l’eau du robinet, de l’eau usée, de la construction, de l’alimentation, de l’électricité, de la médecine, de la métallurgie, du textile léger, des énergies et etc. La vanne de coupure adopte souvent la connexion de bride ou de soudage pour se connecter à la tuyauterie. Les dispositifs de drive au choix: la roue manuelle, l’engrenage conique, électrique, pneumatique et etc.
Caractéristiques structurelles:
1. La vanne de coupure fait coller la surface d’étanchéité du clapet étroitement à la surface d’étanchéité du siège de vanne en s’appuyant sur la pression de la tige de vanne et empêchant la circulation du médium. C’est une vanne étanche forcée.
2. La direction d'écoulement du médium de la vanne de coupure possède deux genres, soit,entrez de haut et sortez de haut, entrez de haut et sortez de bas. De plus, il permet seulement la circulation à sens unique du médium. Lors de l’installation, il a la directivité.
3.Il y a trois genres de corps de vanne de coupure: connexion directe, circulation directe et angle droit.
4. Lors du démarrage de la vanne, quand la hauteur de démarrage du clapet arrive jusqu’à 25%~30% du diamètre nominal de la vanne de coupure, le débit arrive déjà au maximum, ça montre que la vanne de coupure se trouve déjà à la position d’ouverture complète.
5. La structure de la vanne de coupure est plus simple que celle du robinet à soupape, et la fabrication et la réparation sont bien faciles.
6. La surface d’étanchéité n’est pas facile à être usée ou effilochée. L’étanchéité est excellente. Lors du démarrage et de la fermeture, il n’y a pas de glissade relative entre le clapet et la surface d’étanchéité du corps de vanne. Donc, l’usure et la friction ne sont pas graves, l’étanchéité est bonne, et la durée de vie est longue.
7. Lors du démarrage et de la fermeture, le parcours du clapet est petit, donc, la hauteur de la vanne de coupure est plus petite que celle du robinet à soupape mais la longueur de structure est plus longue que celle du robinet à soupape.
8. Le moment de force de démarrage et de fermeture est grand, ça dépense de l’énergie.
9.La résistance du fluide est grande: du fait que l’allée de médium à l’intérieur du corps de vanne est bien sinueuse, la résistance du fluide est grande et la consommation de la force motrice est grande.
10. À l’état d’ouverture complète, le clapet est souvent érodé.
Normes de design:
Critères de design: EN13709
Longueur de la structure: EN558-1、ASME B16.10、GB/T 12221
Standard de connexion: EN1092、ASME B16.5、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
Essai de pression: EN12266、API 598、GB/T 13927、GB/T 26480、JB/T 9092
Paramètres des performances
Principaux matériaux: acier au carbone, acier inoxydable, acier allié
Diamètre de passage nominal: DN15~DN400
Plage de pression: PN10~PN63
Température de travail: -40℃~+420℃
Application:Ce produit peut être utilisé pour faire la coupure, la régulation ou le vannage sur les lignes de tube des fluides dans les domaines de l’eau du robinet, de l’eau usée, de la construction, de l’alimentation, de l’électricité, de la médecine, de la métallurgie, du textile léger, des énergies et etc.
